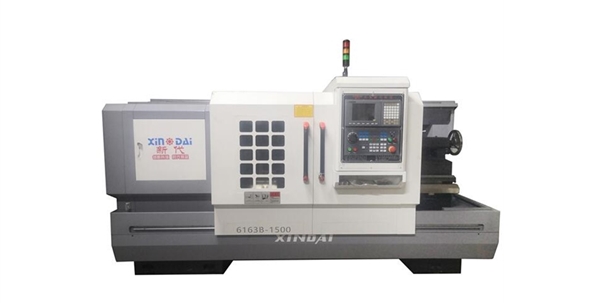

CKNC-6163B-1500 机械三档变速数控车床(X轴大行程 350mm Z轴大行程1500mm)
一、主要技术参数
1.基本参数
项目 |
单位 |
|
床身上回转直径可达 |
mm |
Ф630 |
滑板上工件回转直径可达 |
mm |
Ф420 |
床身导轨宽度 |
mm |
400 |
两距 |
mm |
1500 |
有效加工长度(4/6工位) |
mm |
1350 |
盘类车削可达 |
mm |
600 |
X轴行程 |
mm |
350 |
Z轴行程 |
mm |
1500 |
X/Z快移速度 |
mm/min |
4000/6000 |
X/Z轴伺服电机扭矩 |
N.m |
7/10 |
主轴转速范围 |
rpm |
L:45-180 M:180-750 H:600-1600 |
主轴头形式 |
type |
A2-8 |
主轴通孔直径 |
type |
Ф82 |
主轴内孔锥度 |
type |
公制90 1:20 |
手动卡盘及过孔 |
mm |
Ф320/82mm |
液压三爪卡盘及过孔 |
mm |
10寸/68mm |
主轴电机功率 |
kw |
11 |
电动刀架形式 |
type |
4工位立式 |
刀具规格 |
mm |
25X25 |
尾座套筒直径/行程 |
mm |
Ф75/150 |
尾座套筒孔锥度 |
mm |
MT-#5 |
加工精度 |
|
IT6 |
重复定位精度 |
mm |
X:0.012 Z:0.016 |
粗糙度 |
um |
Ra<=1.6 |
包装外形尺寸 |
m |
3300*1700*1850 |
净重/毛重 |
t |
3.2 |
二、数控系统主要功能 快速定位可调0%,25%,50%,100% 直线/圆弧/螺纹插补 小输入单位 0.001mm 软限位 反向间隙补偿 恒线速切削 刀具半径/长度补偿 分/转进给切换 坐标系偏移 用户宏程序
三 、标准配置及可选配置清单
1.标准配置
名称 |
标准配置 |
|
备注 |
床脚 |
分体 |
|
|
主轴头类型 |
A2-8 |
国产 |
|
数控系统 |
新代6TA-E |
台湾新代 |
|
X/Z轴伺服驱动 |
X电机功率 1.6KW |
台湾新代 |
|
X/Z轴伺服电机 |
X电机功率 2.6KW |
台湾新代 |
|
X/Z轴丝杆联轴器 |
EK2 |
玛莎 |
|
X轴滚珠丝杆 |
3205 |
汉江/北方 |
|
Z轴滚珠丝杆 |
4010 |
汉江/北方 |
|
X轴丝杆轴承 |
760204 |
长城 CSC |
|
Z轴丝杆轴承 |
760307 |
长城 CSC |
|
自动润滑泵 |
VERSA-III型3L |
沪润 |
|
四工位电动刀架 |
LDB4 |
常州亚新 |
|
主轴电机 |
11KW异步电机 |
南京巨磊 |
|
主轴变频器 |
V350-4T0110 |
深圳四方 |
|
主轴编码器 |
B-ZXF-1024BM |
长春禹衡光学 |
|
卡盘 |
手动320 |
环球 |
|
|
活动1个 |
|
|
2.(客户买家指定) 配 置 optional CONFIGURATION
工作結束警示燈 |
工作燈照明 |
配活顶针1个 |
水泵200W |
.四、随机附件清单
序号 |
名称 |
规格 |
数量 |
备注 |
1 |
卡盘扳手 |
|
1件 |
|
2 |
刀架扳手 |
|
1件 |
|
3 |
内六角扳手 |
|
1套 |
5件套 |
4 |
螺丝刀 |
十字和一字 |
1套 |
各一件 |
5 |
开口扳手 |
17/19 22/24 |
2件 |
各一件 |
6 |
机床垫铁 |
Ф160 |
6 |
|
五、随机文件清单
序号 |
名称 |
规格 |
数量 |
备注 |
1 |
机床检验合格证明书 |
|
1 |
|
2 |
机床机械使用说明书 |
|
1 |
|
3 |
机床电气使用说明书 |
|
1 |
|
4 |
数控系统说明书 |
|
1套 |
|
本公司随时在进行研究改进工作,因此保有随时更改机床各项技术参数的权力,变更时恕不另行通知。
