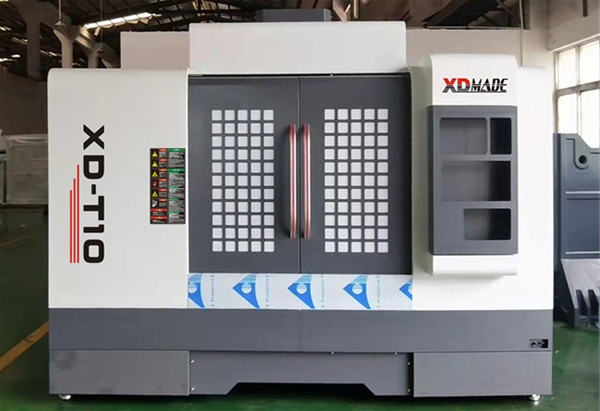

钻攻中心机XD-T10（日本三菱系统）~品牌：Xinda
一、配置
|
配置清单（新代22MA系统） |
|||
|
名称 |
产地 |
品牌 |
规格 |
|
BT30 皮带式主轴/直联 |
台湾 |
惟隆 |
BT30 100-20000 |
|
三轴滾珠螺杆（C3級） |
台湾 |
上银/银泰 |
36/16 |
|
线性滑轨（滚柱 P級） |
台湾 |
上银/银泰 |
MSA35/MSA45/MSA45 |
|
Z轴滚柱线轨 |
台湾 |
上银/银泰 |
45MM*6滑块 |
|
三轴角接触球轴承 |
德国/日本 |
FAG/NSK |
30TAC62DDG |
|
三轴联轴器 |
德国 |
普瑞迪 |
28GS-35GS |
|
控制器 |
台湾 |
新代 |
22MA |
|
主轴电机 |
台湾 |
新代 |
11/15KW/8000 |
|
进给电机 |
台湾 |
新代 |
3.9/3.9/5.9 |
|
刀库 |
大陆 |
圣杰 |
21T |
|
|
|
|
|
|
|
|
|
|
| 二.标准配置 | ||
|
1 |
导轨 |
上银/银泰导轨Y/Z/X轴﹕35滚珠导轨，X/Y加长滑块 |
|
2 |
丝杆 |
上银/银泰C3级研磨X/Y/Z﹕3616 |
|
3 |
轴承 |
三轴采用NSK/FAG﹕2562 |
|
4 |
润滑系统 |
宝腾或胜祥集中自动润滑系统 |
|
5 |
防护罩 |
爱派尔三轴全罩式防屑伸缩护罩 |
|
6 |
主轴，刀库 |
主轴﹙惟隆﹚BT30-100-20000，刀库﹙圣杰﹚21T伺服或普通刀库 |
（以上基本配置如因缺货，自动更换同级别品质产品）
二、价格:
|
总价 |
RMB： |
大写 |
|
备注： 含增值税 □ 不含税□ |
|
交期 |
|
|||
|
付款方式 |
|
|||
|
其他 |
|
|||
三、主要技术参数
|
主要技术参数（新代22MA系统） |
||
|
参数 |
参数值 |
|
|
行程 |
X.Y.Z轴行程(mm) |
1050/500/450 |
|
主轴鼻端至台面(mm) |
120-570MM |
|
|
主轴中心至立柱(mm) |
550 |
|
|
工作台 |
工作台尺寸(mm) |
1100*500 |
|
工作台最大载重(kg) |
500KG |
|
|
T型槽（槽数*槽宽*间距）(mm) |
3*18*125 |
|
|
主轴 |
主轴转速（r/min) |
100-20000 |
|
主轴锥度 |
BT40 |
|
|
传动方式 |
X轴 |
直联 |
|
Y轴 |
直联 |
|
|
Z轴 |
直联 |
|
|
Z轴配重方式 |
无 |
|
|
进给速度/精度 |
快移速度(m/min) |
48/48/36 |
|
滾珠螺杆直径/螺距(mm) |
36/16 |
|
|
三轴线轨规格（滚柱） |
MSA35/MSA45/MSA45 |
|
|
轴向定位精度(m/min) |
±0.01/300MM |
|
|
重复定位精度(m/min) |
±0.003/300 ±0.005MM |
|
|
最小移动值(mm) |
0.0001 |
|
|
其他 |
所需气压（kg/cm2） |
6 |
|
电源容量(KVA) |
20 |
|
|
冷却液容量(L) |
220 |
|
|
润滑油容量(L) |
BT-CP2/4L |
|
|
机器重量(T) |
6 |
|
|
机床尺寸（长×宽×高）（mm) |
2600*2500*2700 |
|
（以上基本配置如因缺货，自动更换同级别品质产品）
四、机械特性
1) 采用线接触运动；具有摩擦阻力小，移动速度快，使用时间长等显著特点。
2) 采用C3级丝杆摩擦阻力小兼具高精度、可逆性和商效率等特点。
3) 采用BT40-24T刀库，可容纳多支刀具使用，提高了机器的多样性，减少换刀时间，能适应多种加工需求。
4) 采用大外径主轴，保证主轴的刚性，同时减少重切时的振动，保证加工光洁度。
5) 立柱结构采用高刚性结构设计，满足各类材质的加工刚性需求，提高加工精度。
6) 工作台鞍座“十”字滑台结构，XY轴呈“十”字滑台，确保产品的形位工差精度。
五、机床工作环境
1）电源：380V±10%，50Hz±2%，三相交流，用户须配备交流稳压装置。环境温度：0°
C~40°C。 相对湿度：35~90%，无凝露。
六、 技术服务要求 ：
1、安装调试：卖方现场免费安装、调试设备，并对操作人员进行简单培训，如操作人员无操作经验，短时间无法进行正常生产，操作人员需到我公司进行培训，吃住自负。
2、技术支援：卖方提供有效的技术支援，可跟根据产品的技术特性，进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。
3、保修期限：机床验收后，机床提供12个月免费保修，保修期内免费维修服务，且服务及时有效。若机床出现非机床自身质量问题引起的维修，卖方需要收取服务费。
4、服务时间承若：卖方在接到机床故障报修2个小时内做出处理。如需要到现场，24个小时内，售后服务人员到现场处理（省內）。
5、保修期满后服务：保修期满后，卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换，需另收人工差旅费。
七、验收：
1、验收标准：安装技术要求标准进行验收。或者按照客户订单要求进行验收。
2、在买方工厂进行安装、调试完成进行最终验收，按国标（GB/T8771.2-1998）和技术协定内容验收设备几何和位置精度并加工标准试件，双方确认。
3、客戶可到本工厂进行机床验收(费用由买方自行负责).
4、卖方在安装、调试好机床身边后，买方应在<<验收合格>>单或者送货单上面签字，若有品质异议应在收到机床后七日内书面向供方提出，否则视为品质合格。
八、其他事项：
1、本协议属合同附件之一，具有同等法律效力，自合同生效之日起同时生效。
2、执行过程中如有争议，由双方友好协商解决。
3、本技术协议一式二份,甲乙双方各持一份。
