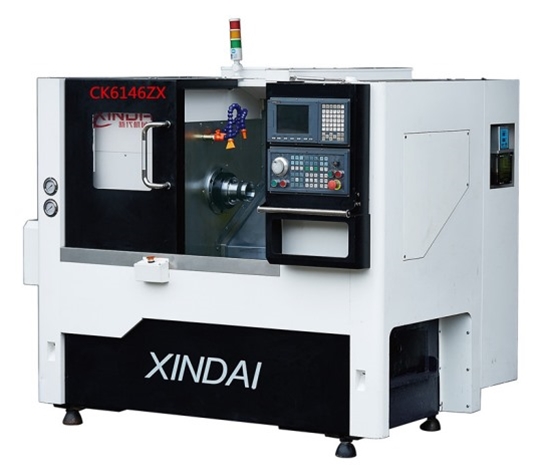

CK6146ZX数控车床(排刀机) 技术文件 产品型号：CK6146ZX数控车床(排刀机)（X轴最大行程 800mm Z轴最大行程 280mm） 产品名称：46数控车床(排刀机) 品牌：大英新代
CK6146ZX数控车床(排刀机) （X轴最大行程 800mm Z轴最大行程 280mm）
CK6146ZX数控车床(排刀机) 技术文件
产品型号：CK6146ZX数控车床(排刀机)（X轴最大行程 800mm Z轴最大行程 280mm）
产品名称：46数控车床(排刀机) 品牌：大英新代
|
品名 |
规格型号 |
单位 |
数量 |
单价（万） |
税点（17%） |
备注 |
|
46数控车床(机) |
CK6146ZX数控车床(排刀机) |
台 |
|
|
|
|
|
|
一、基本配置.
|
机型 配置 |
CK6146ZX排刀机 |
|
数控系统 |
台湾新代6TA-E |
|
XYZ轴伺服驱动 |
台湾新代 |
|
XYZ轴伺服电机 |
台湾新代1.1KW |
|
动力头电机伺服 |
|
|
主轴驱动（品牌） |
伺服5.5KW |
|
主轴电机（品牌） |
伺服5.5KW |
|
主轴类型(通福） |
A2-5 |
|
主轴结构 |
套筒主轴 |
|
主轴通孔 |
56 |
|
主轴最大通过棒料 |
45 |
|
导轨 |
上银或银泰 |
|
X轴导轨宽度 |
25 |
|
Z轴导轨宽度 |
30 |
|
Y轴导轨宽度 |
|
|
丝杆 |
上银或银泰 |
|
丝杆直径 |
X/Z 32 |
|
底座 |
铸件 |
|
底座结构 |
整体铸件 |
|
出渣口位置 |
右侧 |
|
水箱位置 |
内置 |
|
X轴行程 |
800 |
|
Z轴行程 |
290 |
|
Y轴行程 |
|
|
最大回转直径 |
420 |
|
顶针间最大加工长度 |
|
|
刀台回转直径 |
100 |
|
油缸(朝铨） |
高速油缸 |
|
成套液压站 |
有 |
|
自动润滑油泵 |
有 |
|
冷却系统(广东精匠） |
有 |
|
三色报警灯 |
有 |
|
拉杆 |
本厂制 |
|
缩套 |
本厂制 |
|
刀架 |
本厂制 |
|
夹头2个 |
46# |
|
说明书、工具 |
有 |
|
延长杆2条 |
有 |
|
动力头 |
选配 |
|
液压卡盘 |
选配6寸 |
|
液压尾顶 |
无 |
|
排屑机 |
选配 |
|
刀塔 |
选配 |
|
主轴分度功能 |
无 |
