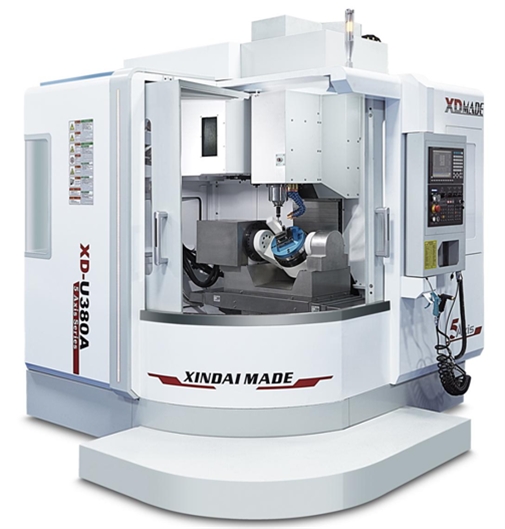

XD-U380A高速五轴加工中心（新代系统） 最大工件直径Φ380
一、设备基本配 1．新代220MA-5-15-S五轴数控系统
2．X、Y、Z三轴新代伺服驱动
3．A、C轴直驱高精专用驱动
4．A、C轴圆光栅
5．X、Y、Z三轴油脂润滑系统
6．主轴油冷系统
7．BBT40-11KW
8．24位伺服刀库
9．机床清洗水枪
10． 油脂润滑总承
11． 机床清理风枪
12． LED工作灯
13． LED报警灯
14． 工具箱及地脚螺丝
15． 变压器
16． 机械、电机、操作说明书
17． 电气箱恒温空调
18． 三轴滑轨伸缩护罩
19． 精密对刀仪
|
项 目 |
单 位 |
U380-BBT40 |
|
X/Y/Z轴行程 |
mm |
500×510×450 |
|
主轴鼻端至工作台距离（A轴位于0度时） |
mm |
37-487 |
|
立柱中心至立柱导轨面距离 |
mm |
450 |
|
工作台尺寸 |
mm |
Φ260 |
|
最大工件直径 |
mm |
Φ380 |
|
工作台最大承重 |
Kg |
100 |
|
主轴 |
||
|
主轴锥柄 |
|
BBT40 |
|
主轴最高转速 |
rpm |
15000 |
|
主轴功率 |
KW |
11KW |
|
伺服轴 |
||
|
X/Y/Z轴马达 |
KW |
3.1/3.1/3.9 |
|
X轴快速移动 |
mm/min |
24000 |
|
Y轴快速移动 |
mm/min |
24000 |
|
Z轴快速移动 |
mm/min |
24000 |
|
A轴快速进给 |
mm/min |
60 |
|
C轴快速进给 |
mm/min |
100 |
|
X/Y/Z轴定位精度 |
mm |
±0.006/300mm(JIS标准) |
|
A/C轴定位精度 |
arcsec |
8角秒 |
|
A/C轴重复定位精度 |
arcsec |
6角秒 |
|
刀具 |
||
|
刀具最大长度 |
mm |
220含刀柄 |
|
刀具最大重量 |
Kg |
6 |
|
满刀最大刀具直径 |
mm |
80 |
|
邻空刀最大刀具直径 |
mm |
150 |
|
刀具库 |
||
|
刀具库型式 |
|
圆盘式刀臂刀库 |
|
刀具库装刀数量 |
pic |
24 |
|
其它 |
||
|
空压源要求 |
kg/cm2 |
6 |
|
机床动力需求 |
KW |
30 |
|
设备占地面积 |
mm |
2892×2170×2863 |
|
机床总重量 |
kg |
约3800 |
#:机床外形尺寸因配置有所变化，不做另行通知。
|
A 轴（倾斜轴） |
||
|
额定转速 |
rpm |
60 |
|
额定扭矩 |
N.m |
259 |
|
最大扭矩 |
N.m |
460 |
|
刹车气压 |
MPa |
0.5-0.6 |
|
刹车加紧扭矩 |
N.m |
≥400 |
|
C轴（回转轴） |
||
|
额定转速 |
rpm |
100 |
|
额定扭矩 |
N.m |
122 |
|
最大扭矩 |
N.m |
223 |
|
刹车气压 |
MPa |
0.5-0.6 |
|
刹车加紧扭矩 |
N.m |
≥310 |
|
其它 |
||
|
盘面直径 |
mm |
260 |
|
最大工件直径 |
mm |
380 |
|
倾斜轴回转角度 |
deg |
±110° |
|
键槽宽度 |
mm |
12H7 |
|
工件负载重量 |
kg |
60 |
四、设备主要零部件品牌
|
序号 |
名称 |
品牌 |
产地 |
|
1 |
操作系统 |
台湾新代220MA-5-15-S |
中国台湾 |
|
2 |
主轴电机 |
新代 |
中国台湾 |
|
3 |
X/Y/Z轴伺服马达 |
新代 |
中国台湾 |
|
4 |
A/C轴驱动 |
新代 |
中国台湾 |
|
5 |
A/C圆时栅 |
天时/国侧 |
合资 |
|
6 |
X/Y/Z轴线轨 |
THK/上银（滚柱P级35宽） |
中国台湾 |
|
7 |
X/Y/Z轴丝杆 |
上银（外径32mm/C3级） |
中国台湾 |
|
8 |
转台 |
UBT |
中国大陆 |
|
9 |
主轴 |
安徽新代订制 |
中国大陆 |
|
10 |
刀库 |
冈田 |
中国台湾 |
|
11 |
X/Y/Z三轴轴承 |
NSK |
日本 |
|
12 |
集中润滑方式 |
宝腾 |
中国大陆 |
|
13 |
照明LED灯 |
欧恩 |
中国大陆 |
|
14 |
活动门 |
安徽新代 |
中国大陆 |
|
15 |
电器元件 |
施耐德 |
法国 |
|
16 |
气动元件 |
北泽 |
中国大陆 |
|
17 |
热交换器 |
东莞乾冠 |
中国大陆 |
|
18 |
主轴油冷机 |
东莞乾冠 |
中国大陆 |
|
19 |
内防护 |
安徽新代订制 |
中国大陆 |
|
20 |
外壳钣金 |
安徽新代订制 |
中国大陆 |
|
21 |
机械式对刀仪 |
文涛 |
中国大陆 |
五、五、技术资料
随设备附带以下文档资料：
|
序号 |
名称 |
数量 |
备注 |
|
1 |
装箱单 |
1 |
|
|
2 |
合格证明书 |
1 |
|
|
3 |
使用说明书 |
1 |
|
|
4 |
电气操作手册 |
1 |
电子版 |
|
5 |
数控系统操作说明书 |
1 |
电子版 |
|
6 |
编程手册 |
1 |
电子版 |
六、设备通用安装调试
1、设备通用要求
|
序号 |
项目 |
具体规范与要求 |
备注 |
|
1.1 |
环境温度与湿度 |
（1）可用范围：10℃～40℃ |
|
|
1.2 |
电源电压与频率 |
（1）电压：3相、380V，允许波动±10% |
|
|
1.3 |
电压稳定措施 |
若使用地区电压不稳定，应为机床配备稳压电源 |
|
|
1.4 |
接地要求 |
（1）导线材质：铜质 |
|
|
1.5 |
气源要求 |
若压缩空气质量不达标，应在机床进气前加装气源净化装置（包括除湿、除油、过滤） |
|
|
1.6 |
安装位置与环境隔离 |
设备应远离：阳光直射、振源、热源、高频发电动机、电焊机等干扰源，以防故障或精度丧失 |
|
2、设备安装与调试
2.1 准备工作
Ø 设备到货后，买方负责基础施工、卸车、吊装及就位，并通知卖方。卖方在接到通知后7天内派员到场。
2.2 开箱清点
Ø 双方共同开箱并按装箱单清点。如外包装完好而内部缺件，责任由卖方承担，卖方应及时补发并承担运费。
2.3 安装与调试
Ø 买方负责将电源与气源接至机床（暂不启动），并提供所需油品、冷却液及润滑油。
Ø 卖方负责免费进行现场检查、安装、调试及验收，买方应予以必要配合。
3、设备推荐用油和油脂表
|
使用部位 |
名称 |
容量 |
牌号 |
厂家推荐 |
备注 |
|
润滑泵 |
导轨油 |
4L |
ISO VG68 |
嘉实多 Magna SW 68/ Magna SW 68 C |
当油位低于最低液位线时加注 |
|
水冷机 |
主轴冷却液 |
60L |
|
MOTOREX COOL CORE READY 主 轴冷却液 |
建议两年更换一次 |
七、设备验收
1、验收流程
Ø 地点：买方工厂。
Ø 标准：严格依据约定的内容及标准，协议外事项不得作为验收项目。
Ø 约束条款：
Ø 在签署《终验收报告》前，买方不得使用设备，否则视为验收合格。
Ø 设备到货后1个月内，因买方原因导致无法验收，视为验收合格。
Ø 费用：卖方承担差旅及食宿费。
Ø 完成：验收后双方共同签署《送货服务单》。
八、质量保证
1、质保期限
质保期自终验收合格之日起计算，为期12个月。
2、质保范围
在质保期内，若因设备出现质量故障，卖方承担维修责任。
设备出现问题后，卖方应在4小时内提供修正方案；若买方按指导仍无法解决，卖方须在48小时内派遣维修人员至买方现场，免费处理。
3、非质保情形
如因买方操作不当、自行拆卸改装、或超期存放等非卖方责任导致设备损坏，不在免费质保范围内，买方需承担相应维修费用。
4、 后期服务
质保期结束后，卖方继续提供免费技术指导与在线支持，并以优惠价格供应零配件。如需现场维修，将按卖方标准收取服务费用。
九、其它
1、本协议未尽事宜双方协商解决。
2、本协议作为合同附件，经甲、乙双方签字后与合同同时生效。
3、本协议一式二份，甲、乙双方各执一
