东莞市精阳机械有限公司

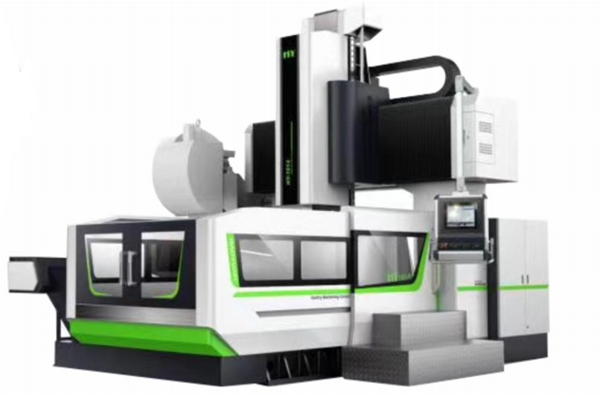

VMC-3018B龙门加工中心（日本三菱 M80B）（X轴行程3000 mm  Y轴行程1850 mm   Z轴行程850 mm）技术协议

一、设备技术描述

整　机：整机采用动工作台龙门式结构。床身固定，工作台在床身上作X向移动。滑枕在滑座上作Z向移动。滑座连同滑枕在龙门横梁上作Y向移动。X、Y轴配备重载线轨，Z轴为四线轨。主轴组件置于滑枕下端。整机布局合理，外形美观，操作方便。

主　轴：采用高速主轴单元，主轴采用BT50规格，具备中心吹气功能。

刀　库：刀库采用圆盘式刀库，质量可靠，性能稳定。

驱　动：三轴电机与高精度滚珠丝杠采用直联驱动的方式，滚珠丝杠经过预拉伸安装，提高传动刚性及定位精度。

机床所有零部件加工、装配成品质量符合产品图纸及相关技术要求，其精度标准符合GB/T17421-2000《机床检验通则》及GB/T19362.1-2003《龙门铣床检验条件》的有关规定。

二、机床参数与配置

1.1. 基本参数

三、机床标准配置

（以上基本配置如因缺货，自动更换同级别品质产品）

四、机械特性

1)      采用线接触运动；具有摩擦阻力小，移动速度快，使用时间长等显著特点。

2)      采用C3级丝杆摩擦阻力小兼具高精度、可逆性和商效率等特点。

3)      采用BT50-24T刀库，可容纳多支刀具使用，提高了机器的多样性，减少换刀时间，能适应多种加工需求。

4)      采用大外径主轴，保证主轴的刚性，同时减少重切时的振动，保证加工光洁度。

5)      立柱结构采用高刚性结构设计，满足各类材质的加工刚性需求，提高加工精度。

6)      工作台鞍座“十”字滑台结构，XY轴呈“十”字滑台，确保产品的形位工差精度。

五、机床工作环境

1）电源：380V±10%，50Hz±2%，三相交流，用户须配备交流稳压装置。环境温度：0°

C~40°C。 相对湿度：35~90%，无凝露。

六、技术服务

安装调试：供方负责在需方现场免费安装、调试设备，并对操作维修人员现场进行

免费培训,培训方式：由供方负责对需方操作人员和维修技术人员进行机床操作、

故障排除及保养等方面的现场授课及培训，具体双方商定。

技术支持：供方提供有效的技术支持，可根据需方加工产品所用夹具、治具在设计

应用方面提供技术支持。供方终身为需方提供免费的软技术咨询服务（如机床机械部分或系

统部分出现故障）。

保修：机床验收后，机床提供 12个月免费保修（不可抗拒因素，人为除外），保修

期内免费提供零件及服务；供方在工作日接到机床故障报修24个小时内，售后服务人员到达

现场处理。保修期满后供方可长期向需方提供全面优惠的易损维修配件。

注：所有选择配置按其规格关联相关参数。

此技术协议为合同的附件，具有同等法律效力。
