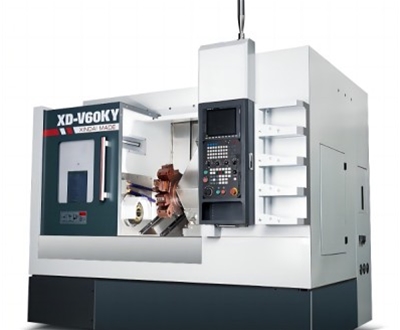

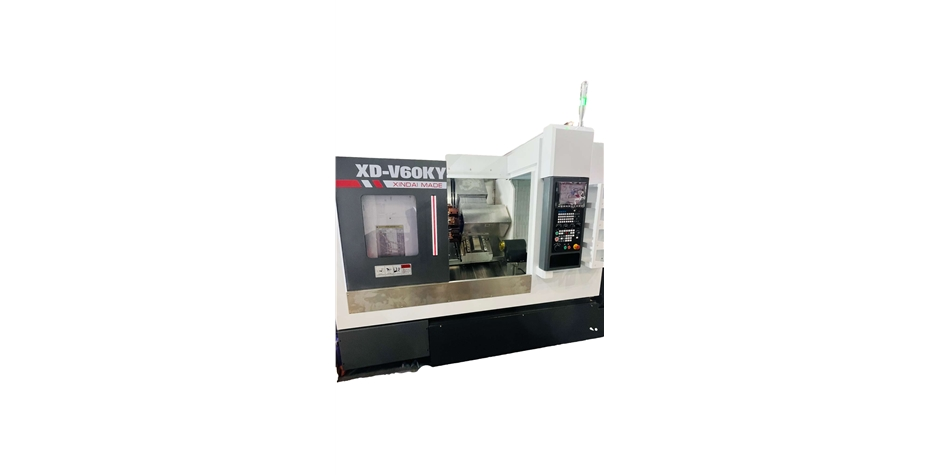

XD-V60KY-500插补Y动力刀塔数控车床（X轴行程500mm Z轴最大行程500mm）（台湾新代22TB-E）技术协定
一、基本配置
|
序号 |
规格型号 |
XD-V60KY-500插补Y动力刀塔数控车床 |
数量 |
1 |
价格 |
¥： |
|
|
主 要 配 置 |
|||||||
|
1 |
机床控制器： |
台湾新代22TB-E（总线绝对值） |
|||||
|
2 |
X轴驱动器电机: |
台湾新代驱动器、新代包套电机（2.4KW） |
|||||
|
3 |
Y轴驱动器及电机: |
台湾新代驱动器、新代包套电机（2.4KW） |
|||||
|
4 |
Z轴驱动器及电机: |
台湾新代驱动器、新代包套电机（2.4KW） |
|||||
|
5 |
主轴驱动器： |
新代主轴伺服驱动器（11KW） |
|||||
|
6 |
主轴电机： |
新代主轴伺服电机（11KW） |
|||||
|
7 |
刀塔驱动伺服 |
新代包套刀塔伺服 |
|||||
|
8 |
刀塔 |
金刚心12工位动力刀塔（330） |
|||||
|
9 |
动力头伺服 |
新代包套刀塔伺服、电机（3KW） |
|||||
|
10 |
丝杆： |
台湾滚珠丝杆（上银或者银泰P4 X 40 Z32 Y40） |
|||||
|
11 |
导轨： |
台湾滚柱导轨（上银或者银泰P4 X35 .Y35轴 Z45） |
|||||
|
12 |
主轴： |
台湾式套筒通福主轴 |
|||||
|
13 |
机架材质： |
铸件连体床身（四川） |
|||||
|
標 準 配 置 STAND CONFIGURATION |
|||||||
|
1 |
自动润滑系统（昱普润滑油泵） |
||||||
|
2 |
液压夹紧系统（格耀液压站总成） |
||||||
|
3 |
三色LED 指示灯（HNDT） |
||||||
|
4 |
冷却系統（广东精匠） |
||||||
|
5 |
工作照明灯（LED） |
||||||
|
6 |
拉杆一条、锁套一个 |
||||||
|
7 |
刀架标配4个（2个镗孔、2个排刀）90度动力头2个、0度动力头2个（er32） BMT55 |
||||||
|
8 |
内六角扳手和说明书个一套 |
||||||
|
选配 |
|||||||
|
1 |
排屑机一台 |
||||||
|
2 |
卡盘 |
||||||
|
3 |
接料器 |
||||||
|
4 |
油浴送料机 |
||||||
二、价格
|
总价 |
RMB： |
大写 |
|
备注： 含增值税 □√ 不含税□ |
|
交期 |
|
|||
|
付款方式 |
|
|||
|
其他 |
|
|||
三、运输及准备事项
1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。
2、机床到买方指定地点后，卸车费用由买方负责，卖方协助卸车，和搬运到指定地点。
3、买方需要准备物品：抗磨液压油（一台机28L）、导轨油、切削液、电缆线等必备物品。
四、主要技术参数指标
|
机床外观和护罩 |
灰、白色/全防护内罩 |
|
|
导轨滑动方式 |
直线导轨 |
|
|
加工范围 |
X轴最大行程 |
500mm |
|
Y轴最大行程 |
100mm |
|
|
Z轴最大行程 |
500mm |
|
|
最大回转直径 |
480mm |
|
|
刀台回转直径 |
|
|
|
顶针间最小加工长度 |
150mm |
|
|
顶针间最大加工长度 |
580mm |
|
|
移动速度 |
X轴G00速度 |
18M/MIN |
|
Y轴G00速度 |
|
|
|
Z轴G00速度 |
18M/MIN |
|
|
主轴 |
型号（标配同步带） |
A2-8 |
|
主轴通孔 |
100 |
|
|
主轴最高转速 |
2500r/m |
|
|
最大通过棒料 |
80mm |
|
|
刀架 |
装刀方式(φ380 100中心） |
刀塔(100中心、φ330） |
|
刀柄型号 |
排刀25*25 镗孔50 |
|
|
机床重量 |
设备净重(T) |
≈5.6T |
|
机床尺寸 |
长*宽*高（mm） |
2655*1935*2135 |
|
伺服尾顶 |
行程 |
640mm |
|
顶尖型号 |
莫氏5号 |
|
|
大英新代数控车床检验数据 |
|||||
|
序号 |
检验项目 |
验收结果 |
允许值 |
备注 |
|
|
1 |
加工精度 |
X轴 |
±0.005 |
±0.01 |
|
|
Y轴 |
±0.005 |
±0.01 |
|
||
|
Z轴 |
±0.005 |
±0.01 |
|
||
|
2 |
重复定位精度 |
X轴 |
±0.002 |
±0.005 |
|
|
Y轴 |
±0.002 |
±0.005 |
|
||
|
Z轴 |
±0.002 |
±0.005 |
|
||
|
3 |
加工精度 |
0.008 |
±0.01 |
|
|
|
4 |
加工工件圆度 |
±0.002 |
±0.004 |
|
|
|
5 |
加工工件平面度（φ200） |
0.02 |
≤0.02 |
|
|
|
6 |
加工工件的表面粗糙度 |
1.2 |
≤1.6 |
|
|
|
7 |
加工锥度（100MM）长 |
0.01 |
≤0.02 |
|
|
|
8 |
主轴跳动 |
0.005 |
≤0.007 |
|
|
|
9 |
刀塔重复精度 |
0.003 |
±0.006 |
|
|
|
10 |
主轴分度精度 |
0.1° |
≤0.5° |
|
|
|
11 |
动力头直角度（50mm） |
0.03 |
≤0.05 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
五、机床特点
1、该机床整体铸件床身，床身床脚采用树脂砂铸造，实效处理，采用超音频淬火。结构稳定，刚性可靠。
2、该机床内防护为整体移动内防护，比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨，更好防护了电器设备。不仅有利的机床的保养和清理工作，更加延迟的机床的使用寿命。
3、Z轴采用日本小巨人设计结构，导轨为水平台阶式放置，大大提高了导轨的耐磨性和刚性。
4、机床使用自动润滑计量油排，确保每个需要润滑的位置都有润滑油进入。
5、机床控制系统和伺服均采用总线绝对值，开机不用回零点。
六 技术服务要求 ：
1、安装调试：卖方现场免费安装、调试设备，并对操作人员进行简单培训，如操作人员无操作经验，短时间无法进行正常生产，操作人员需到我公司进行培训，吃住自负。
2、技术支援：卖方提供有效的技术支援，可跟根据产品的技术特性，进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。
3、保修期限：机床验收后，机床提供12个月免费保修，保修期内免费维修服务，且服务及时有效。若机床出现非机床自身质量问题引起的维修，卖方需要收取服务费。
4、服务时间承若：卖方在接到机床故障报修2个小时内做出处理。如需要到现场，24个小时内，售后服务人员到现场处理（省內）。
5、保修期满后服务：保修期满后，卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换，需另收人工差旅费。
七、验收：
1、验收标准：安装技术要求标准进行验收。或者按照客户订单要求进行验收。
2、在买方工厂进行安装、调试完成进行最终验收，按国标（GB/T8771.2-1998）和技术协定内容验收设备几何和位置精度并加工标准试件，双方确认。
3、客戶可到本工厂进行机床验收(费用由买方自行负责).
4、卖方在安装、调试好机床身边后，买方应在<<验收合格>>单或者送货单上面签字，若有品质异议应在收到机床后七日内书面向供方提出，否则视为品质合格。
八、机床工作环境
1、电压：~380V±10%； 2、频率： 50±1HZ；
3、环境温度：5~40°C； 4、相对湿度：<90%。
5、最大功率15KW
九、其他事项：
1、本协议属合同附件之一，具有同等法律效力，自合同生效之日起同时生效。
2、执行过程中如有争议，由双方友好协商解决。
3、本技术协议一式二份,甲乙双方各持一份。
