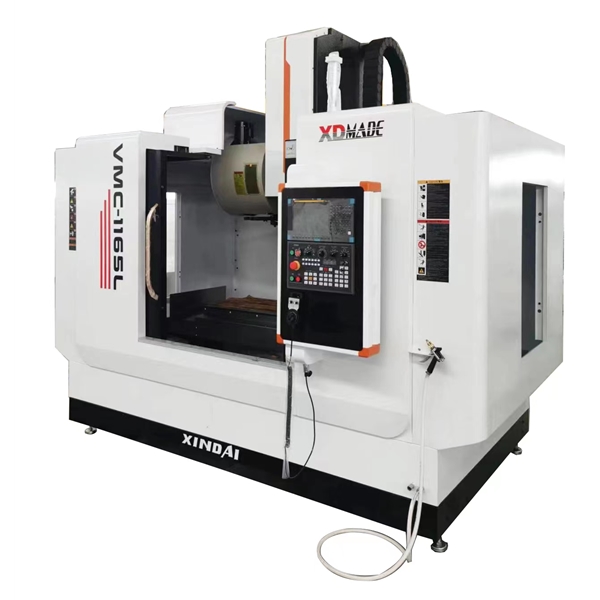

VMC-1165加工中心机（两线一硬台湾新代22MA） 技术协定
应甲方要求，乙方为甲方提供能满足甲方加工、生产要求的CYNC类数控车床，经双方友好协商达成以下协议：
一、基本配置
|
VMC1165—L2 滚柱（两线一硬） |
||||
|
主 要 配 置 |
||||
|
序号 |
名称 |
产地 |
|
规格 |
|
1 |
控制器 |
台湾 |
新代 |
22MA |
|
2 |
主轴电机 |
台湾 |
新代 |
11-15KW |
|
3 |
进给电机 |
台湾 |
新代 |
3/3/3 |
|
4 |
刀库 |
台湾 |
冈田 |
圆盘式24T |
|
5 |
BT40 皮带式主轴 |
台湾 |
健椿 |
BT40 150-8000RPM |
|
6 |
三轴滾珠螺杆（C3級） |
台湾 |
上银/银泰 |
40/12 |
|
7 |
线性滑轨（滚柱P級） |
台湾 |
上银/银泰 |
X轴 45线轨6滑块 Y轴 45线轨4滑块Z轴 硬轨 |
|
8 |
三轴丝杆轴承 |
德国/日本 |
FAG/NSK |
30TAC62DDG |
|
9 |
三轴联轴器 |
日本 |
三木 |
|
|
10 |
打刀缸 |
台湾 |
豪澄 |
4500KG |
|
11 |
电动注油器 |
宝腾 |
宝腾 |
|
|
12 |
气阀 |
台湾 |
亚德客/SMC |
|
|
13 |
电器（部份） |
德国/台湾 |
施耐德/台安 |
|
（以上基本配置如因缺货，自动更换同级别品质产品）
二、主要技术参数
|
加工中心VMC1165标准机L2滚柱（两线一硬）主要技术参数（新代22MA系统） |
||
|
参数 |
参数值 |
|
|
行程 |
X.Y.Z轴行程(mm) |
1100/650/650 |
|
主轴鼻端至台面(mm) |
120-770 |
|
|
主轴中心至立柱(mm) |
698 |
|
|
工作台 |
工作台尺寸(mm) |
1380*600 |
|
T型槽 （槽数*槽宽*间距）(mm) |
5*18*110 |
|
|
工作台大载重(kg) |
900 |
|
|
主轴 |
主轴转速（r/min)（切削) |
1-8000 |
|
主轴锥度 |
BT40 |
|
|
传动方式 |
X轴 |
直联 |
|
Y轴 |
直联 |
|
|
Z轴 |
直联 |
|
|
Z轴配重方式 |
无 |
|
|
进给速度/精度 |
快移速度(m/min) |
36/36/24 |
|
滾珠螺杆直径/螺距(mm) |
40/10 |
|
|
三轴线轨规格（滚柱） |
MSA45/MSA45/MSA45 |
|
|
轴向定位精度(m/min) |
±0.005/300 |
|
|
重复定位精度(m/min) |
±0.003/300 |
|
|
小移动值(mm) |
0.0001 |
|
|
其他 |
所需气压(kg/cm2) |
6 |
|
电源容量(KVA) |
25 |
|
|
冷却液容量(L) |
220 |
|
|
润滑油容量(L) |
BT-CP2/4L |
|
|
机器重量(T) |
7 |
|
|
机床尺寸（长×宽×高）（mm) |
3200*2500*2700 |
|
三、价格
|
总 价 |
RMB： |
大写 |
|
备注： 含增值税 □ 不含税 □ |
|
交 期 |
|
|||
|
付款方式 |
|
|||
|
其他 |
|
|||
四、运输及准备事项
1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。
2、机床到买方指定地点后，卸车费用由买方负责，卖方协助卸车，和搬运到指定地点。
3、买方需要准备物品：抗磨液压油（一台机28L）、导轨油、切削液、电缆线等物品。
五、机床特点
1) 采用线接触运动；具有摩擦阻力小，移动速度快，使用时间长等显著特点。
2) 采用C3级丝杆摩擦阻力小兼具高精度、可逆性和商效率等特点。
3) 采用BT40-24T刀库，可容纳多支刀具使用，提高了机器的多样性，减少换刀时间，能适应多
种加工需求。
4) 采用大外径主轴，保证主轴的刚性，同时减少重切时的振动，保证加工光洁度。
5) 立柱结构采用高刚性结构设计，满足各类材质的加工刚性需求，提高加工精度。
6) 工作台鞍座“十”字滑台结构，XY轴呈“十”字滑台，确保产品的形位工差精度。
六、安装要求：
1）甲方为机床提供的电源必须是三相四线供电，一相为地线。电压为380V正负10%，频率50HZ。
2）地基必须平整、稳固。环境温度：0°C度~40°C。 相对湿度：35~90%，无凝露。
七、验收：
1、验收标准：安装技术要求标准进行验收。或者按照客户订单要求进行验收。
2、在买方工厂进行安装、调试完成进行终验收，按国标（GB/T8771.2-1998）和技术协定内容验收设备几何和位置精度并加工标准试件，双方确认。
3、客戶可到本工厂进行机床验收(费用由买方自行负责).
4、卖方在安装、调试好机床身边后，买方应在<<验收合格>>单或者送货单上面签字，若有品质异议应在收到机床后七日内书面向供方提出，否则视为品质合格。
八、其他事项：
1、本协议属合同附件之一，具有同等法律效力，自合同生效之日起同时生效。
2、执行过程中如有争议，由双方友好协商解决。
3、本技术协议一式二份,甲乙双方各持一份。
