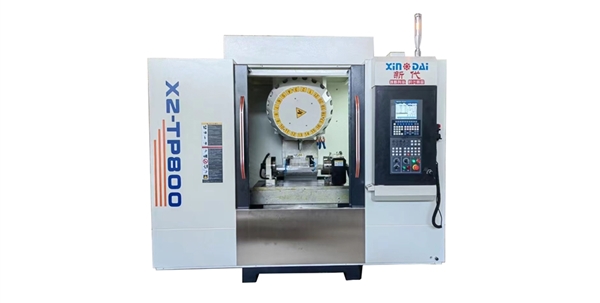

机型： TP800钻攻中心配置单（日本三菱M80B）
一、技术参数
|
项目 |
规格 |
单位 |
数据 |
|
工作台 |
工作尺寸 |
mm |
1000*500 |
|
T型槽（个数*槽宽*间距） |
/ |
18T*5*100 |
|
|
承重 |
Kg |
350 |
|
|
行程 |
X/Y/Z轴行程 |
mm |
800/500/330 |
|
主轴中心至立柱距离 |
mm |
546 |
|
|
主轴端面至工作台距离 |
mm |
150-480 |
|
|
主轴 |
主轴转速 |
rpm |
20000 |
|
主轴锥度 |
/ |
BT30 |
|
|
速度 |
X/Y/Z轴快速移动 |
m/min |
48/48/48 |
|
精度 |
定位精度 |
mm |
0.01 |
|
重复定位精度 |
mm |
±0.005 |
|
|
进给 |
切削进给 |
mm/min |
0-10000 |
|
导轨形式 |
/ |
线性导轨 |
|
|
自动换刀系统/ATC |
刀库容量 |
T |
21 |
|
刀具直径（满刀） |
mm |
Φ100 |
|
|
刀具重量 |
Kg |
5 |
|
|
换刀时间(T-T) |
s |
1.5 |
|
|
其他 |
主轴电机功率 |
Kw |
5.5 |
|
X/Y/Z三轴电机功率 |
Kw |
1.8/1.8/3.0 |
|
|
电源要求 |
V |
380 |
|
|
所需气压 |
Kg/cm² |
4-6 |
|
|
机床重量 |
Kg |
3500 |
|
|
机床尺寸（占地面积） |
mm |
2350X1970X2400 |
二、基本配置
|
TP800钻攻中心 （三轴滚珠线轨） 设备配置 |
||||
|
S/N |
型号 |
品名 |
数量 |
备注 |
|
1 |
TP800 TP800钻攻中心 |
1.系统：日本三菱 2.电器箱热交换器 3.标准 RS-232 介面 4.RS-232 传输电缆 5.包围式防溅装置 6.自动集中润滑系统 7.主轴刚性攻牙 8.工作照明灯 9.工作状态指示灯 10.基础调整螺丝及垫片 11.操作说明书 12.BT30-21T 刀 |
1台 |
标配 |
|
选配件 |
1、第四轴转台 |
1台 |
选配（另行计费） |
|
|
|
2、排屑机 |
1套 |
||
三、主要配置清单
|
名称 |
|
规格 |
国 |
|
系统 |
三菱 |
M80 |
日本 |
|
进给伺服电机 |
三菱 |
|
日本 |
|
主轴伺服电机 |
三菱 |
|
日本 |
|
钻攻刀库 |
怡泰 |
21T |
中国台湾 |
|
丝杆 |
上银/银泰 |
C3级 |
中国台湾 |
|
导轨 |
上银/银泰 |
P2级 |
中国台湾 |
|
三轴轴承 |
NSK |
P4级 |
日本 |
|
主轴轴承 |
NSK |
P4级 |
日本 |
|
主轴 |
SPEEDCN |
BT30 |
中国台湾 |
|
润滑系统 |
宝腾 |
|
中国佛山 |
|
电柜热交换器 |
铨冠 |
|
中国东莞 |
|
油冷机 |
铨冠 |
|
中国东莞 |
|
全封闭式防护罩 |
爱派尔 |
全封闭式 |
中国深圳 |
四、随机附件单
|
序号 |
名称 |
数量 |
|
1 |
地脚垫块 |
6个 |
|
2 |
吊环螺钉 M30 |
2个 |
|
3 |
常用维修工具箱 |
1个 |
|
4 |
水箱、水泵、接屑盘 |
1套 |
|
5 |
双头扳手 |
1把 |
|
6 |
内六角扳手 |
1套 |
|
7 |
活动扳手 |
1把 |
|
8 |
系统说明书 |
1份 |
|
9 |
出厂合格证 |
1份 |
|
10 |
装箱清单 |
1份 |
五、价格
|
单价 |
RMB：元 |
数量 |
台 |
总价 |
RMB：元 |
备注 |
含13%增值税 |
|
交期 |
合同签订后45天内。 |
||||||
|
付款方式 |
双方合同签订后，甲方在乙方发货前支付总货款的30%，甲方在收货后支付总货款的60%，剩余总货款的10%于6个月内支付完毕。 |
||||||
六、运输及准备事项
1、乙方负责把机床运送到甲方指定地点，中途一切费用由乙方负责。
2、机床到甲方指定地点后，卸车费用由甲方负责，乙方可协助指导卸车。
七、产品生产标准
1、产品按照大英新代机械制造有限公司企业标准生产。
八、产品包装
1、乙方所提供的标的物应仔细地、适当地包装在适合长途运输的包装方式，并按照产品的不同特点进行防湿，防潮，防锈及防腐蚀等措施。
九、安装与验收
1、安装
a）甲方需负责事先备妥合格施工环境及电源、气压源、切削液、抗磨液压油、导轨油、电缆线等物品。
b）甲方收到货后，由乙方指定技术服务部派员到甲方指定工厂进行机械安装碉试，调试安装时间为2日。
2、验收
a）客户可依需求到大英新代工厂进行机器验收。
b）对于主要零组件控制器采用来源证明资料检查及目视检查。
c）设备运转状况检查，依据大英新代标准测试程序或其它经双方议定之程序。
d）机器精度验收，乙方提供岀厂精度证明，经双方议定以随机方式抽验，抽验量具由甲方负责。
e）交货后7个工作日内，甲方应及时安排上述货物的验收。
f）甲方收到乙方产品后10天内，仍无法提供设备安装及测试条件的：则视同设备验收合格。
（如果因买方要求增加教育训练时数或采取工件实作方式验收，除了有关材料、刀具、夹具、工艺分析及编程由甲方自行负责外，乙方工程人员或其指定的服务人员因为提供此服务所增加的工作天数甲方必须额外支付费用，金额另议。
3、验收差异处理
a）甲方在验收过程中，如发现设备的品种、规格、型号、颜色、质量等不符合规定，有权在收货后的15日内以书面方式内向乙方提出异议；否则视为甲方已验收该产品，并认为所交产品符合合同规定。
b）乙方在接到甲方的异议后，应在15日内响应并处理。如乙方逾期未处理，则视为同意甲方提出的异议，且甲方有权单方退回该不符合规定部分设备，因此所产生的直接费用均由乙方承担。
十、售后服务
1、售后服务项目
a）乙方需向甲方相关人员提供有关乙方所销售产品的正确安装、操作使用及日常维护保养的培训。
b）乙方向甲方相关人员提供使用乙方所销售产品时的现场技术指导（限于安装调试、验收时）。
c）乙方协助甲方相关人员制定甲方内部有关乙方所销售产品的操作及保养规程。
2、质暈保证
a）在标的物到达甲方工厂之后的15天内，若发现标的物质量、规格与或数量不符合合同之规定，甲方有权提出更换质暈合格的标的物，且所有的费用（如保险费、卸货费等）由乙方负担
3、保修期
a）标的物保修期为设备出厂后12个月内。
4、免责条款
经查证，若为甲方使用不当或改装后所造成之非自然损坏及设备常规易损件，不在上述保修苑围内，甲方必须支付所有维修成本。
5、售后服务联系人
联系人：大英新代机械制造有限公司
电话：0757－28379678
十一、违约责任
1、甲方须承担的违约责任
a）甲方如无正当理由而单方变更设备颜色、品种、规格、型号、质量或包装要求等，应支付乙方因此所增加的费用。
b）若因甲方原因，致使乙方不能或延期交货时，甲方仍需按照合同约定的付款方式、付款时间向乙方付款，不得变更或延期。甲方如无正当理由拒绝收货或单方退货的，甲方应赔偿乙方因此所遭受的直接经済损失，并支付合同总价的5％的违约金。
c）非乙方原因，甲方延期付款，每退延一日，甲方应向乙方支付合同总价的万分之一的违约金，经乙方书面催促后30个工作日内仍末付款的，乙方有权延期或拒绝交货，或解除合同，已收款项不予退还。
d）若因甲方原因取消合同，则已付订金不予退还。
2、乙方须承担的违约责任
a）乙方如未经甲方书面同意而中途变更材料（或产品或设备）颜色、品种、规格、型号、质量或包装标准等导致不能实现甲方订立合同之目的，甲方有权单方解除本合同，乙方须承担违约责任。
b）乙方如未按本合同规定的数量交货，则甲方拒绝支付该部分产品货款。
c）如乙方少交的部分甲方仍然需要，则乙方必须在甲方书面要求的期限内如数补齐。
十二、其他事项
1、所有权保留
在甲方未履行支付合同总价款前，标的物所有权仍属乙方所有。
2、不可抗力
如因不可抗力的原因，导致本合同无法有效及时履行时，乙方应立即用电话、传真、电子邮件等方式尽快通知甲方，并在通知后的14日内将不可抗力的书面有效证明及本合同无法有效及时履行的书面理由提交给甲方确认。同时，乙方仍应采取必要惜施尽快交货，若事故持续超过12个星期，则甲方有权解除合同。
3、双方所签订的所有合同及合同附件均为商业机密，在未经得对方同意的情况下不得泄露，违者对方可追究其相关责任及因此所遭受的直接经济损失。
4、甲方在签订合同7天内提供调试设备所需的图纸、毛坯、成品、刀具及相关检具，以给乙方进行产品调试工作准备，如因甲方原因导致乙方无法在出厂前设备测试而导致延期交货，由甲方承担相关责任。
5、凡因执行本合同发生的一切争议，甲乙双方应以友好协商解决。如果协商不能获得解決，应提交乙方所在地人民法院起诉。
6、本主合同及合同附件一式两份；甲乙双方各持一份；合同附件与主合同具有同等法律效力，若主合同与合同附件有差异时，以主合同条款为准。本主合同及合同附件经甲乙双方法定代表人或授权代表签字、公司盖章及甲方交付订金后正式生效。
