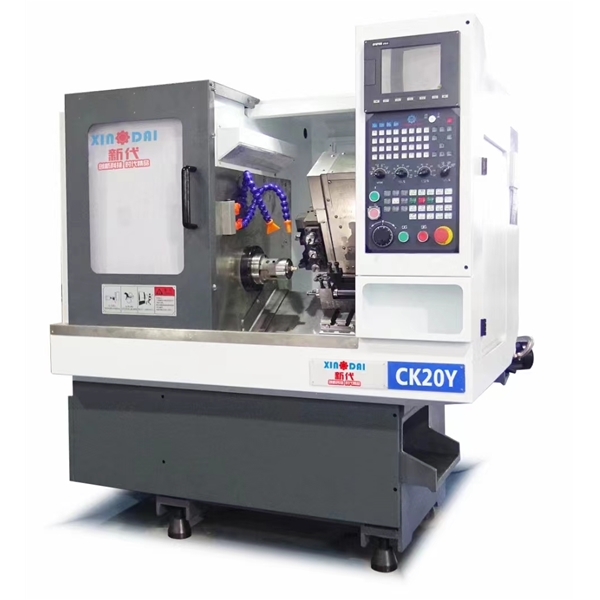

型号:CK6125ZX数控车床(25排刀机) 技术协定 (X轴大行程 900mm Z轴大行程 320mm)
甲方(买方):
乙方(卖方):
应甲方要求,乙方为甲方提供能满足甲方加工、生产要求的CYNC类数控车床,经双方友好协商达成以下协议:
一、基本配置:
序号 |
规格型号 |
CK6125ZX 排刀机 |
数量 |
1 |
单价 |
¥: |
||
主 要 配 置 |
||||||||
1 |
机床控制器: |
台湾新代6TA-E(总线值) 台湾新代X轴伺服电机1.1KW 6N/M(带刹车) 台湾新代Z轴伺服电机1.1KW 6N/M (不带刹车) |
||||||
2 |
X轴驱动器及电机: |
|||||||
3 |
Z轴驱动器及电机: |
|||||||
4 |
主轴驱动器: |
科腾变频器(4KW) |
||||||
5 |
主轴电机: |
科腾配变频电机(3KW) |
||||||
6 |
丝杆: |
台湾上银或银泰滚珠丝杆(Xφ25*10 Zφ32*10) |
||||||
7 |
导轨: |
台湾上银或银泰滚珠导轨(X轴25宽 Z轴30宽) |
||||||
8 |
丝杆轴承 |
进口 轴承 |
||||||
9 |
主轴: |
台湾套筒式通福主轴A2-4(小)同步带 |
||||||
10 |
机架材质: |
铸件连体床身、外置水箱 |
||||||
11 |
外罩钣金 |
颜色灰白主色 |
||||||
12 |
自动润滑系统 |
昱普润滑油泵 |
||||||
13 |
液压夹紧系统 |
格耀液压站总成 |
||||||
14 |
三色指示灯 |
HNDT(LED) |
||||||
15 |
冷却系統 |
广东精匠 |
||||||
16 |
工作照明灯 |
LED |
||||||
17 |
拉杆、锁套 |
各一件 |
||||||
18 |
夹头2个、延长杆2条、刀架标配6个 |
2个镗孔、4个排刀 |
||||||
19 |
内六角扳手和说明书 |
一套 |
||||||
|
|
选配配件(含税) |
|
|||||
1 |
排屑机 |
广东乾冠 |
价格: |
|||||
2 |
油浴送料机 |
广东宏达 |
价格: |
|||||
3 |
液压卡盘 |
5寸 |
|
二、价格:
总价 |
RMB: |
大写 |
|
备注: 含增值税 ● 不含税□ |
交期 |
|
|||
付款方式 |
|
|||
其他 |
|
三、主要技术参数指标:
导轨滑动方式 |
直线导轨 |
|
加工范围 |
X轴大行程 |
620mm |
Y轴大行程 |
|
|
Z轴大行程 |
280mm |
|
大回转直径 |
400mm |
|
刀台回转直径 |
100mm |
|
大加工长度 |
250 |
|
移动速度 |
X轴G00速度 |
28M/MIN |
Y轴G00速度 |
|
|
Z轴G00速度 |
28M/MIN |
|
主轴 |
型号 |
A2-4 |
主轴通孔 |
36 |
|
主轴高转速 |
4000r/m |
|
大通过棒料 |
25mm |
|
刀架 |
装刀方式 |
排刀 |
刀柄型号 |
排刀16*16 镗孔20 |
|
夹具 |
夹紧方式 |
液压夹紧 |
夹具型号 |
新代36#(30°) |
|
夹头直径 |
49 |
|
机床重量 |
设备净重(T) |
1.5T |
机床尺寸 |
长*宽*高(mm) |
1800*1350*1700 |
尾顶 |
行程 |
|
大英新代数控车床检验数据 |
|||||
序号 |
检验项目 |
验收结果 |
允许值 |
备注 |
|
1 |
加工精度 |
X轴 |
±0.005 |
±0.01 |
|
Y轴 |
|
±0.01 |
|
||
Z轴 |
±0.005 |
±0.01 |
|
||
2 |
重复定位精度 |
X轴 |
±0.002 |
±0.04 |
|
Y轴 |
|
±0.04 |
|
||
Z轴 |
±0.002 |
±0.04 |
|
||
3 |
加工精度 |
±0.005 |
±0.01 |
|
|
4 |
加工工件圆度 |
0.004 |
±0.005 |
|
|
5 |
加工工件平面度 |
0.015 |
≤0.02 |
200 |
|
6 |
加工工件的表面粗糙度 |
1.2 |
≤1.6 |
|
|
7 |
加工锥度(100MM)长 |
0.01 |
≤0.02 |
|
|
8 |
主轴跳动 |
0.004 |
≤0.007 |
|
|
9 |
液压刀塔重复精度 |
0.003 |
±0.006 |
|
|
10 |
主轴分度精度 |
0.1° |
≤0.5° |
|
|
11 |
动力头直角度(50mm) |
0.03 |
≤0.03 |
|
|
结论:
|
四、运输及准备事项:
1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。
2、机床到买方指定地点后,卸车费用由买方负责,卖方协助卸车,和搬运到指定地点。
3、买方需要准备物品:抗磨液压油(一台机28L)、导轨油、切削液、电缆线等物品。
五、机床特点:
1、该机床整体铸件床身,床身床脚采用树脂砂铸造,实效处理,采用超音频淬火。结构稳定,刚性可靠。
2、该机床内防护为整体移动内防护,比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨,更好防护了电器设备。不仅有利的机床的保养和清理工作,更加延迟的机床的使用寿命。
3、Z轴采用日本小巨人设计结构,导轨为水平台阶式放置,大大提高了导轨的耐磨性和刚性。
4、机床使用自动润滑计量油排,确保每个需要润滑的位置都有润滑油进入。
5、机床控制系统和伺服均采用总线值,开机不用回零点。
六 技术服务要求 :
1、安装调试:卖方现场免费安装、调试设备,并对操作人员进行简单培训,如操作人员无操作经验,短时间无法进行正常生产,操作人员需到我公司进行培训,吃住自负。
2、技术支援:卖方提供有效的技术支援,可跟根据产品的技术特性,进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。
3、保修期限:机床验收后,机床提供12个月免费保修,保修期内免费维修服务,且服务及时有效。若机床出现非机床自身质量问题引起的维修,卖方需要收取服务费。
4、服务时间承若:卖方在接到机床故障报修2个小时内做出处理。如需要到现场,24个小时内,售后服务人员到现场处理(省內)。
5、保修期满后服务:保修期满后,卖方可长期向买方提供优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换,需另收人工差旅费。
七、验收:
1、验收标准:安装技术要求标准进行验收。或者按照客户订单要求进行验收。
2、在买方工厂进行安装、调试完成进行终验收,按国标(GB/T8771.2-1998)和技术协定内容验收设备几何和位置精度并加工标准试件,双方确认。
3、客戶可到本工厂进行机床验收(费用由买方自行负责).
4、卖方在安装、调试好机床身边后,买方应在<<验收合格>>单或者送货单上面签字,若有品质异议应在收到机床后七日内书面向供方提出,否则视为品质合格。
八、机床工作环境
1、电压:~380V±10%; 2、频率: 50±1HZ;
3、环境温度:5~40°C; 3、相对湿度:<90%。
5、大功率9KW
九、其他事项:
1、本协议属合同附件之一,具有同等法律效力,自合同生效之日起同时生效。
2、执行过程中如有争议,由双方友好协商解决。
3、本技术协议一式二份,甲乙双方各持一份。
