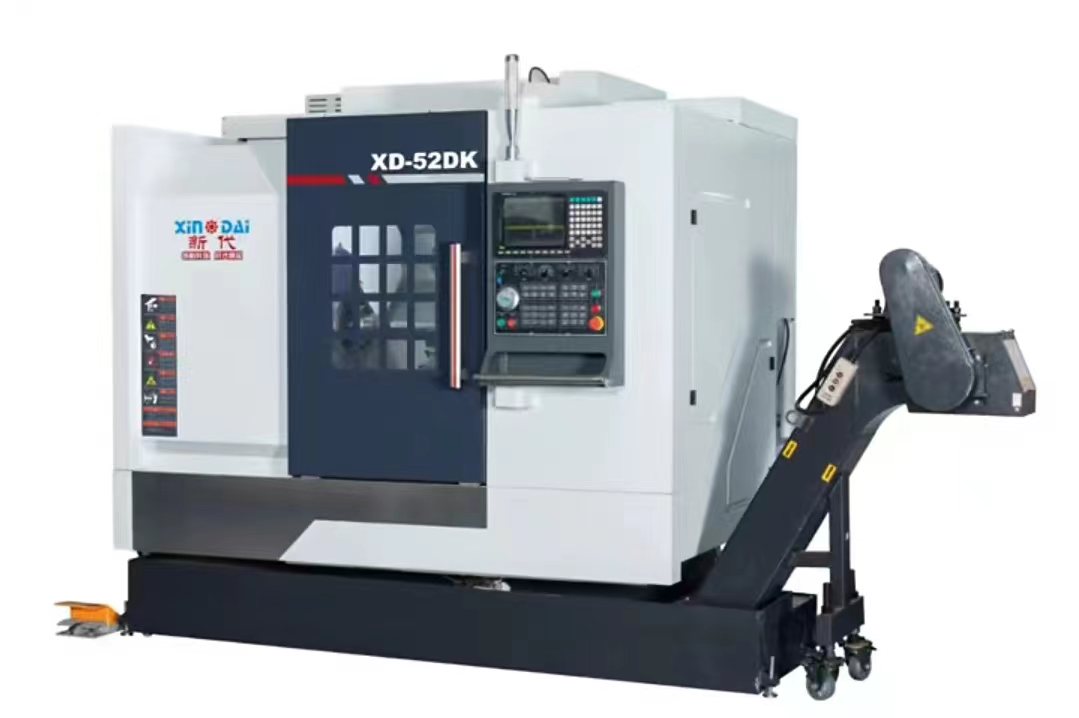

产品型号: XD-52DK车铣复合数控车床（双主轴、双刀塔、双Y轴）车铣复合数控车床 技术文件
产品名称： 车铣复合数控车床 生产商：大英新代
我们非常乐意为贵公司提供的产品以及的技术服务，敝司将保证产品质量，提供完善的售前、售后服务！ 如您有疑问，请随时我联系。
|
品名 |
规格型号 |
单位 |
数量 |
单价（万） |
税点（17%） |
备注 |
|
车铣复合数控车床 |
XD-52DK车铣复合数控车床（双主轴、双刀塔、双Y轴）车铣复合数控车床 |
台 |
|
|
|
|
一、基本配置：
|
序号 |
机床型号： |
XD-52DK |
数量： |
1 |
单价： |
¥： |
||
|
主 要 配 置 |
||||||||
|
序号 |
名称 |
财料清单
|
型号/功率 |
备注 |
||||
|
1 |
机床控制器： |
台湾新代 |
210TB-E |
总线值 |
||||
|
2 |
X1/X2轴驱动器及电机: |
台湾新代 |
2合一驱动器、新代包套电机 |
总线值 |
||||
|
3 |
Z1/Z2轴驱动器及电机: |
台湾新代 |
2合一驱动器、新代包套电机 |
总线值 |
||||
|
4 |
S1/S2主轴驱动器： |
台湾新代 |
驱动器 |
|
||||
|
5 |
S1主轴电机： |
电主轴 |
A2-5 |
|
||||
|
6 |
XZ1/XZ2丝杆： |
台湾上银或者银泰 |
C级 X1 Z1 φ32 |
X2 Z2 Φ32 |
||||
|
7 |
XZ1/ZX2导轨： |
台湾上银或者银泰 |
P级 X1 30 Z135 |
X2 35 Z2 35 |
||||
|
8 |
S2主轴： |
电主轴 |
A2-4 |
|
||||
|
9 |
底座 |
广东铸件 |
连体整体床身 |
|
||||
|
10 |
自动润滑系统 |
昱普 |
2L |
|
||||
|
11 |
液压夹紧系统 |
格耀 |
成套液压站 |
|
||||
|
12 |
三色LED 指示灯 |
HNDT |
24VLED |
|
||||
|
13 |
冷却系統 |
广东德阳 |
450W高压水泵 |
|
||||
|
14 |
工作照明灯 |
|
LED |
|
||||
|
15 |
拉杆 夹头 |
|
一套 |
|
||||
|
16 |
刀座 |
|
2个内孔，4个排刀 |
|
||||
|
17 |
内六角扳手和说明书 |
|
一套 |
|
||||
|
18 |
|
|
以上做参考 ，具体以客户要求 |
|
||||
|
其他： |
主轴有接料器 |
|||||||
|
选配（需另行付费） |
||||||||
|
1 |
液压卡盘 |
|||||||
|
2 |
油浴送料机 |
|||||||
二、价格：
|
总价： |
|
大写： |
|
备注：含税 ● 不含税○ |
|
交期 |
|
|||
|
付款方式 |
|
|||
|
其他 |
|
|||
三、主要技术参数指标：
|
项目 机型 |
部件名称及单位 |
错位式对接双Y双刀塔 XD-2SDY-46V |
|
轴加工范围 |
回转直径可达 (mm) |
Φ320 |
|
切削长度可达 (mm) |
250 |
|
|
切削直径可达 (mm) |
Φ300 |
|
|
主轴棒料通过直径可达 (mm) |
Φ45 |
|
|
第二轴加工范围 |
大回转直径 (mm) |
Φ320 |
|
切削长度可达 (mm) |
150 |
|
|
切削直径可达 (mm) |
Φ150 |
|
|
主轴棒料通过直径 (mm) |
Φ45 |
|
|
轴行程 |
X轴有效行程 (mm) |
195（半径） |
|
Z轴有效行程 (mm) |
345 |
|
|
Y轴有效行程 (mm) |
±50 |
|
|
快速移动速度 (m/min) |
18m/min |
|
|
第二轴行程 |
X轴有效行程 (mm) |
225（半径） |
|
Z轴有效行程 (mm) |
295 |
|
|
Y轴有效行程 (mm) |
±50 |
|
|
快速移动速度 (m/min) |
18m/min |
|
|
主轴 |
主轴鼻端 |
A2-5 |
|
高转速 (m/min) |
4000 |
|
|
主轴通孔 (mm) |
45 |
|
|
主轴传动形式 |
皮带 |
|
|
第二主轴 |
主轴鼻端 |
A2-4 |
|
高转速 (m/min) |
4000 |
|
|
主轴通孔 (mm) |
35 |
|
|
主轴形式 (mm) |
皮带 |
|
|
轴动力头 |
动力头传动方式 (mm) |
齿轮 |
|
动力头规格 (mm) |
三和刀塔 |
|
|
动力头高转速 (m/min) |
4000 |
|
|
第二轴动力头 |
动力头传动方式 |
齿轮 |
|
动手头规格 |
三和刀塔 |
|
|
动力头高转速 (m/min) |
4000 |
|
|
双主轴联动加工精度 |
重复定位精度 (mm) |
-0.004 |
|
刀架 |
刀柄规格 (mm) |
20*20 |
|
镗孔刀架规格 (mm) |
Φ20 |
|
|
机床重量 |
设备净重 (T) |
≈4 |
|
机床尺寸 |
长宽高 (m) |
2.3X2X2.2 |
四、
|
大英新代数控车床检验数据 |
|||||
|
序号 |
检验项目 |
验收结果 |
允许值 |
备注 |
|
|
1 |
加工精度 |
X轴 |
±0.005 |
±0.01 |
|
|
Y轴 |
±0.005 |
±0.01 |
|
||
|
Z轴 |
±0.005 |
±0.01 |
|
||
|
2 |
重复定位精度 |
X轴 |
±0.002 |
±0.004 |
|
|
Y轴 |
±0.002 |
±0.004 |
|
||
|
Z轴 |
±0.002 |
±0.004 |
|
||
|
3 |
加工精度 |
±0.005 |
±0.01 |
|
|
|
4 |
加工工件圆度 |
0.004 |
±0.005 |
|
|
|
5 |
加工工件平面度 |
0.02 |
≤0.02 |
|
|
|
6 |
加工工件的表面粗糙度 |
1.2 |
≤1.6 |
|
|
|
7 |
加工锥度（100MM长） |
0.01 |
≤0.02 |
|
|
|
8 |
主轴跳动 |
0.004 |
≤0.007 |
|
|
|
9 |
液压刀塔重复精度 |
0.03 |
±0.006 |
|
|
|
10 |
主轴分度精度 |
0.03° |
≤0.1° |
|
|
|
11 |
动力头直角度（50mm） |
0.005 |
≤0.03 |
|
|
|
|
|
|
|
|
|
|
结论：
|
|||||
四、运输及准备事项:
1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。
2、机床到买方指定地点后，卸车费用由买方负责，卖方协助卸车，和搬运到指定地点。
3、买方需要准备物品：抗磨液压油（一台机28L）、导轨油、切削液、电缆线等物品。
五、机床特点:
1、该机床整体铸件床身，床身床脚采用树脂砂铸造，实效处理，采用超音频淬火。结构稳定，刚性可靠。
2、该机床内防护为整体移动内防护，比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨，更好防护了电器设备。不仅有利的机床的保养和清理工作，更加延迟的机床的使用寿命。
3、Z轴采用日本小巨人设计结构，导轨为水平台阶式放置，大大提高了导轨的耐磨性和刚性。
4、机床使用自动润滑计量油排，确保每个需要润滑的位置都有润滑油进入。
5、机床控制系统和伺服均采用总线值，开机不用回零点。
六 技术服务要求 ：
1、安装调试：卖方现场免费安装、调试设备，并对操作人员进行简单培训，如操作人员无操作经验，短时间无法进行正常生产，操作人员需到我公司进行培训，吃住自负。
2、技术支援：卖方提供有效的技术支援，可跟根据产品的技术特性，进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。
3、保修期限：机床验收后，机床提供12个月免费保修，保修期内免费维修服务，且服务及时有效。若机床出现非机床自身质量问题引起的维修，卖方需要收取服务费。
4、服务时间承若：卖方在接到机床故障报修2个小时内做出处理。如需要到现场，24个小时内，售后服务人员到现场处理（省內）。
5、保修期满后服务：保修期满后，卖方可长期向买方提供优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换，需另收人工差旅费。
七、验收：
1、验收标准：安装技术要求标准进行验收。或者按照客户订单要求进行验收。
2、在买方工厂进行安装、调试完成进行终验收，按国标（GB/T8771.2-1998）和技术协定内容验收设备几何和位置精度并加工标准试件，双方确认。
3、客戶可到本工厂进行机床验收(费用由买方自行负责).
4、卖方在安装、调试好机床身边后，买方应在<<验收合格>>单或者送货单上面签字，若有品质异议应在收到机床后七日内书面向供方提出，否则视为品质合格。
八、机床工作环境
1、电压：~380V±10%； 2、频率： 50±1HZ；
3、环境温度：5~40°C温度； 4、相对湿度：<90%。
5、大功率15KW
九、其他事项：
1、本协议属合同附件之一，具有同等法律效力，自合同生效之日起同时生效。
2、执行过程中如有争议，由双方友好协商解决。
3、本技术协议一式二份,甲乙双方各持一份。
