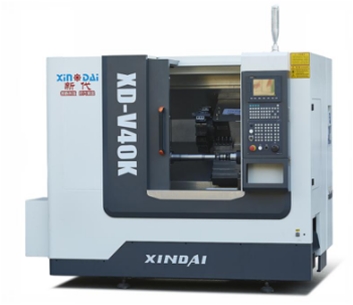

型号：XD-V40K 刀塔尾座机/CK6152ZX数控车床（52刀塔尾座机—X轴行程 400mm Z轴最大行程 400mm）技术文件
产品名称： 52刀塔尾座机 品牌： 大英新代
我们非常乐意为贵公司提供优质的产品以及全面的技术服务，敝司将保证产品质量，提供完善的售前、售后服务！ 如您有任何疑问，请随时我联系。
|
品名 |
规格型号 |
单位 |
数量 |
单价（万） |
税点（17%） |
备注 |
|
52刀塔尾座机
|
CK6152ZX数控车床 （52刀塔尾座机—X轴行程 400mm Z轴最大行程 400mm）
|
台 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
报价及说明
一、基本配置：
|
序号 |
规格型号 |
CK6152ZX |
数量 |
壹台 |
单价： |
¥ |
||
|
主 要 配 置 |
||||||||
|
序号 |
名称 |
品牌 |
型号 |
产地 |
||||
|
1 |
机床控制器： |
新代 |
6TA-E (总线绝对值） |
台湾 |
||||
|
（可选） |
机床控制器： |
新代 |
21TA (总线绝对值）台湾 |
增加费用：4000元 |
||||
|
2 |
X轴驱动器及电机: |
新代 |
总线绝对值1.7KW，带刹车 |
台湾 |
||||
|
3 |
Z轴驱动器及电机: |
新代 |
总线绝对值1.7KW，不带刹车 |
台湾 |
||||
|
4 |
主轴驱动器： |
KTSK |
驱动器（11KW） |
深圳 |
||||
|
5 |
主轴电机： |
KTSK |
伺服电机（11KW） |
深圳 |
||||
|
6 |
刀塔 |
12工位伺服刀塔 |
SWIFT（金刚心） |
台湾 |
||||
|
7 |
丝杆： |
上银或者银泰 |
R32-10T5-1FDDC-0.008 |
台湾 |
||||
|
8 |
导轨： |
上银或者银泰 |
HSR45LR2SSCOE-II(B) |
台湾 |
||||
|
9 |
主轴： |
通福 |
A2-6 |
台湾 |
||||
|
（可选） |
主轴： |
台湾普森 |
A2-6 |
增加费用：5000元 |
||||
|
10 |
机架材质： |
竟成 |
H250 |
广东 |
||||
|
11 |
润滑系统 |
昱普 |
2L自动润滑 |
广东 |
||||
|
12 |
液压夹紧系统 |
格耀 |
台湾配件 |
广东 |
||||
|
13 |
指示灯 |
HNDT |
三色LED |
广东 |
||||
|
14 |
冷却系統 |
精匠 |
180W |
广东 |
||||
|
15 |
工作照明灯 |
|
LED 9W |
广东 |
||||
|
16 |
液压卡盘 |
铨鑫 |
8寸 |
台湾 |
||||
|
17 |
刀座 |
SWIFT |
2个外圆刀座、2个镗孔刀座 |
原装 |
||||
|
选配配件 |
||||||||
|
1 |
送料机 |
广东宏达 |
|
（可选） |
||||
|
2 |
排削机 |
广东乾茂 |
|
（可选） |
||||
二、价格：
|
总价 |
RMB： |
大写 |
圆整 |
备注： 含税 |
|
交期 |
|
|||
|
付款方式 |
|
|||
|
其他 |
|
|||
三、主要技术参数指标：
|
导轨滑动方式 |
直线导轨 |
|
|
加工范围 |
X轴最大行程 |
400mm |
|
Y轴最大行程 |
|
|
|
Z轴最大行程 |
400mm |
|
|
最大回转直径 |
￠480mm |
|
|
刀台回转直径 |
|
|
|
移动速度 |
X轴G00速度 |
18M/MIN |
|
Y轴G00速度 |
|
|
|
Z轴G00速度 |
18M/MIN |
|
|
主轴 |
型号 |
A2-6 |
|
主轴通孔 |
￠65mm |
|
|
主轴最高转速 |
3000r/m |
|
|
最大通过棒料 |
￠52mm |
|
|
刀架 |
排刀方式 |
刀塔 |
|
刀柄型号 |
排刀20*20 镗孔32 |
|
|
动力头 |
|
|
|
机床重量 |
设备净重(T) |
约3.3T |
|
机床尺寸 |
长*宽*高（mm） |
约2300*1650*1900 |
|
尾顶 |
尾顶形式 |
|
|
尾顶行程 |
|
|
|
顶针间最大加工长度 |
|
|
|
大英新代数控车床检验数据 |
|||||
|
序号 |
检验项目 |
验收结果 |
允许值 |
备注 |
|
|
1 |
加工精度 |
X轴 |
±0.005 |
±0.01 |
|
|
Y轴 |
|
|
|
||
|
Z轴 |
±0.005 |
±0.01 |
|
||
|
2 |
重复定位精度 |
X轴 |
±0.002 |
±0.003 |
|
|
Y轴 |
|
|
|
||
|
Z轴 |
±0.002 |
±0.01 |
|
||
|
3 |
加工精度 |
±0.005 |
±0.01 |
|
|
|
4 |
加工工件圆度 |
0.004 |
±0.005 |
|
|
|
5 |
加工工件平面度 |
0.02 |
≤0.02 |
|
|
|
6 |
加工工件的表面粗糙度 |
1.2 |
≤1.6 |
|
|
|
7 |
加工锥度（100MM）长 |
0.01 |
≤0.02 |
|
|
|
8 |
主轴跳动 |
0.004 |
≤0.007 |
|
|
|
9 |
液压刀塔重复精度 |
|
±0.006 |
|
|
|
10 |
主轴分度精度 |
0.5 |
≤1° |
|
|
|
11 |
动力头直角度（50mm） |
0.005 |
≤0.03 |
|
|
|
|
|
|
|
|
|
|
结论：
|
|||||
四、运输及准备事项:
1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。
2、机床到买方指定地点后，卸车费用由买方负责，卖方协助卸车，和搬运到指定地点。
3、买方需要准备物品：抗磨液压油（一台机28L）、导轨油、切削液、电缆线等必备物品。
五、机床特点:
1、该机床整体铸件床身，床身床脚采用树脂砂铸造，实效处理，采用超音频淬火。结构稳定，刚性可靠。
2、该机床内防护为整体移动内防护，比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨，更好防护了电器设备。不仅有利的机床的保养和清理工作，更加延迟的机床的使用寿命。
3、Z轴采用日本小巨人设计结构，导轨为水平台阶式放置，大大提高了导轨的耐磨性和刚性。
4、机床使用自动润滑计量油排，确保每个需要润滑的位置都有润滑油进入。
5、机床控制系统和伺服均采用总线绝对值，开机不用回零点。
六 技术服务要求 ：
1、安装调试：卖方现场免费安装、调试设备，并对操作人员进行简单培训，如操作人员无操作经验，短时间无法进行正常生产，操作人员需到我公司进行培训，吃住自负。
2、技术支援：卖方提供有效的技术支援，可跟根据产品的技术特性，进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。
3、保修期限：机床验收后，机床提供12个月免费保修，保修期内免费维修服务，且服务及时有效。若机床出现非机床自身质量问题引起的维修，卖方需要收取服务费。
4、服务时间承若：卖方在接到机床故障报修2个小时内做出处理。如需要到现场，24个小时内，售后服务人员到现场处理（省內）。
5、保修期满后服务：保修期满后，卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换，需另收人工差旅费。
七、验收：
1、验收标准：安装技术要求标准进行验收。或者按照客户订单要求进行验收。
2、在买方工厂进行安装、调试完成进行最终验收，按国标（GB/T8771.2-1998）和技术协定内容验收设备几何和位置精度并加工标准试件，双方确认。
3、客戶可到本工厂进行机床验收(费用由买方自行负责).
4、卖方在安装、调试好机床身边后，买方应在<<验收合格>>单或者送货单上面签字，若有品质异议应在收到机床后七日内书面向供方提出，否则视为品质合格。
八、机床工作环境
1、电压：~380V±10%；
2、频率： 50±1HZ；
3、环境温度：5~40°C；
4、相对湿度：<90%。
5、最大功率15KW
九、其他事项：
其他未写明事项由买卖双方协商处理。
