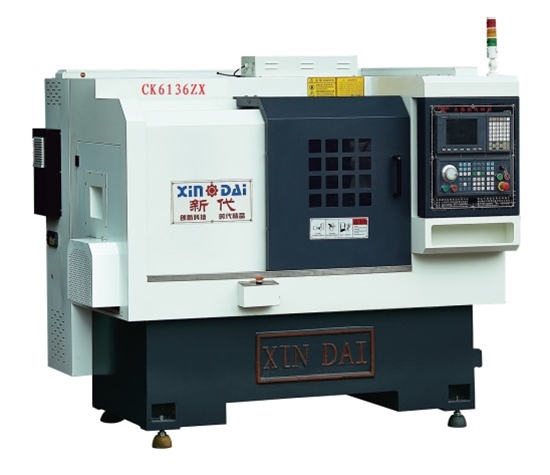

CK6136ZX数控车床（排刀机） CK6136ZX数控车床（排刀机）技术文件
|
品名 |
规格型号 |
单位 |
数量 |
单价（万） |
税点（17%） |
备注 |
|
36数控车床(排刀机) |
CK6136ZX数控车床(排刀机) |
台 |
|
|
|
|
| . |
|
|
一、基本配置
|
序号 |
规格型号 |
CK6136ZX |
数量 |
1台 |
价格 |
|
|
|
主 要 配 置 |
|||||||
|
1 |
机床控制器： |
台湾新代21TA（最新版）（买家指定） |
|||||
|
2 |
X轴驱动器及电机: |
日本安川（带刹车0.85KW）（买家指定） |
|||||
|
3 |
Z轴驱动器及电机: |
日本安川（0.85 KW）（买家指定） |
|||||
|
4 |
主轴伺服驱动器： |
阿尔法伺服驱动4KW |
|||||
|
5 |
主轴伺服电机： |
阿尔法伺服电机3.7KW |
|||||
|
6 |
丝杆： |
台湾上银或者银泰P4 |
|||||
|
7 |
导轨： |
台湾上银或者银泰P4 |
|||||
|
8 |
主轴： |
台湾普森 （买家指定） |
|||||
|
9 |
机架材质： |
铸件连体床身 |
|||||
|
標 準 配 置 STAND CONFIGURATION |
|||||||
|
1 |
自动润滑系统 |
||||||
|
2 |
液压夹紧系统 |
||||||
|
3 |
三色LED 指示灯 |
||||||
|
|
冷却系統 |
||||||
|
|
工作照明灯 |
||||||
|
|
拉杆、锁套个一件 |
||||||
|
|
夹头2个、延长杆2条、刀架标配6个（2个镗孔、4个排刀） |
||||||
|
|
内六角扳手和说明书个一套 |
||||||
|
（客户买家指定） 配 置 optional CONFIGURATION |
|||||||
|
1. |
端铣侧铣互换动力头（1组两个头）1组 |
||||||
|
2. |
跟刀架1个 |
||||||
|
3. |
内饰全防护钣金 |
||||||
二、价格
|
总价 |
RMB： |
大写 |
|
备注： 含增值税○ 不含税● |
|
交期 |
|
|||
|
付款方式 |
|
|||
|
其他 |
|
|||
三、运输及准备事项
1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。
2、机床到买方指定地点后，卸车费用由买方负责，卖方协助卸车，和搬运到指定地点。
3、买方需要准备物品：抗磨液压油（一台机28L）、导轨油、切削液、电缆线等必备物品。
四、主要技术参数指标
|
导轨滑动方式 |
直线导轨 |
|
|
价格范围 |
X轴最大行程 |
780mm |
|
Y轴最大行程 |
|
|
|
Z轴最大行程 |
280mm |
|
|
最大回转直径 |
380mm |
|
|
刀台回转直径 |
99mm |
|
|
移动速度 |
X轴G00速度 |
24M/MIN |
|
Y轴G00速度 |
|
|
|
Z轴G00速度 |
24M/MIN |
|
|
主轴 |
型号 |
A-4 |
|
主轴通孔 |
45 |
|
|
主轴最高转速 |
4000r/m |
|
|
最大通过棒料 |
35mm |
|
|
刀架 |
排刀方式 |
排刀 |
|
刀柄型号 |
排刀16*16 镗孔20 |
|
|
机床重量 |
设备净重(T) |
2.3T |
|
机床尺寸 |
长*宽*高（mm） |
1900*1550*1780 |
|
|
|
|
五、机床特点
1、该机床整体铸件床身，床身床脚采用树脂砂铸造，实效处理，采用超音频淬火。结构稳定，刚性可靠。
2、该机床内防护为整体移动内防护，比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨，更好防护了电器设备。不仅有利的机床的保养和清理工作，更加延迟的机床的使用寿命。
3、Z轴采用日本小巨人设计结构，导轨为水平台阶式放置，大大提高了导轨的耐磨性和刚性。
4、机床使用自动润滑计量油排，确保每个需要润滑的位置都有润滑油进入。
六 技术服务要求 ：
1、安装调试：卖方现场免费安装、调试设备，并对操作人员进行简单培训，如操作人员无操作经验，短时间无法进行正常生产，操作人员需到我公司进行培训，吃住自负。
2、技术支援：卖方提供有效的技术支援，可跟根据产品的技术特性，进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。
3、保修期限：机床验收后，机床提供12个月免费保修，保修期内免费维修服务，且服务及时有效。若机床出现非机床自身质量问题引起的维修，卖方需要收取服务费。
4、服务时间承若：卖方在接到机床故障报修2个小时内做出处理。如需要到现场，24个小时内，售后服务人员到现场处理（省內）。
5、保修期满后服务：保修期满后，卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换，需另收人工差旅费。
七、验收：
1、验收标准：安装技术要求标准进行验收。或者按照客户订单要求进行验收。
2、在买方工厂进行安装、调试完成进行最终验收，按国标（GB/T8771.2-1998）和技术协定内容验收设备几何和位置精度并加工标准试件，双方确认。
3、客戶可到本工厂进行机床验收(费用由买方自行负责).
4、卖方在安装、调试好机床身边后，买方应在<<验收合格>>单或者送货单上面签字，若有品质异议应在收到机床后七日内书面向供方提出，否则视为品质合格。
八、其他事项：
其他未写明事项由买卖双方协商处理。
