东莞市精阳机械有限公司

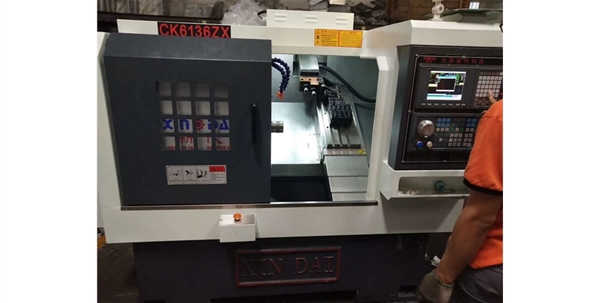

产品型号：CK6136ZX数控车床（排刀机）+ 端铣侧铣互换动力头（1组两个头）1组 （X轴最大行程 780mm Z轴最大行程 280mm）

产品名称： 36数控车床(排刀机)    品牌： 大英新代

   我们非常乐意为贵公司提供优质的产品以及全面的技术服务，敝司将保证产品质量，提供完善的售前、售后服务！ 如您有任何疑问，请随时我联系。

 联络人： 温先生  全国服务热线：13929480028（带微信功能，可加微信）

QQ: 897154365  E-Mail: jyfactory@163.com    http://www.china-cnc-lathe.com

品名	规格型号	单位	数量	单价（万）	税点（17%）	备注
36数控车床(排刀机)	CK6136ZX数控车床（排刀机）带端铣侧铣互换动力头	台

付款方式：

交货时间：

型号：CK6136ZX数控车床（排刀机）+ 端铣侧铣互换动力头（1组两个头）1组 （X轴最大行程 780mm Z轴最大行程 280mm）



一、基本配置

序号		规格型号	CK6136ZX	数量	1台	价格
主 要 配 置
1	机床控制器：		台湾新代21TA（最新版）（买家指定）
2	X轴驱动器及电机:		日本安川（带刹车0.85KW）（买家指定）
3	Z轴驱动器及电机:		日本安川（0.85 KW）（买家指定）
4	主轴伺服驱动器：		阿尔法伺服驱动4KW
5	主轴伺服电机：		阿尔法伺服电机3.7KW
6	丝杆：		台湾上银或者银泰P4
7	导轨：		台湾上银或者银泰P4
8	主轴：		台湾普森 （买家指定）
9	机架材质：		铸件连体床身
標 準 配 置 STAND CONFIGURATION
1	自动润滑系统
2	液压夹紧系统
3	三色LED 指示灯
	冷却系統
	工作照明灯
	拉杆、锁套个一件
	夹头2个、延长杆2条、刀架标配6个（2个镗孔、4个排刀）
	内六角扳手和说明书个一套
（客户买家指定） 配 置 optional  CONFIGURATION
1.	端铣侧铣互换动力头（1组两个头）1组
2.	跟刀架1个
3.	内饰全防护钣金

二、价格

总价	RMB：	大写		备注： 含增值税○     不含税●
交期
付款方式
其他

三、运输及准备事项

1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。

2、机床到买方指定地点后，卸车费用由买方负责，卖方协助卸车，和搬运到指定地点。

3、买方需要准备物品：抗磨液压油（一台机28L）、导轨油、切削液、电缆线等必备物品。

四、主要技术参数指标

导轨滑动方式		直线导轨
价格范围	X轴最大行程	780mm
	Y轴最大行程
	Z轴最大行程	280mm
	最大回转直径	380mm
	刀台回转直径	99mm
移动速度	X轴G00速度	24M/MIN
	Y轴G00速度
	Z轴G00速度	24M/MIN
主轴	型号	A-4
	主轴通孔	45
	主轴最高转速	4000r/m
	最大通过棒料	35mm
刀架	排刀方式	排刀
	刀柄型号	排刀16*16  镗孔20
机床重量	设备净重(T)	2.3T
机床尺寸	长*宽*高（mm）	1900*1550*1780

 五、机床特点

1、该机床整体铸件床身，床身床脚采用树脂砂铸造，实效处理，采用超音频淬火。结构稳定，刚性可靠。

2、该机床内防护为整体移动内防护，比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨，更好防护了电器设备。不仅有利的机床的保养和清理工作，更加延迟的机床的使用寿命。

      3、Z轴采用日本小巨人设计结构，导轨为水平台阶式放置，大大提高了导轨的耐磨性和刚性。

       4、机床使用自动润滑计量油排，确保每个需要润滑的位置都有润滑油进入。



  六、 技术服务要求 ：

1、安装调试：卖方现场免费安装、调试设备，并对操作人员进行简单培训，如操作人员无操作经验，短时间无法进行正常生产，操作人员需到我公司进行培训，吃住自负。

2、技术支援：卖方提供有效的技术支援，可跟根据产品的技术特性，进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。

3、保修期限：机床验收后，机床提供12个月免费保修，保修期内免费维修服务，且服务及时有效。若机床出现非机床自身质量问题引起的维修，卖方需要收取服务费。

4、服务时间承若：卖方在接到机床故障报修2个小时内做出处理。如需要到现场，24个小时内，售后服务人员到现场处理（省內）。

5、保修期满后服务：保修期满后，卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换，需另收人工差旅费。

七、验收：

1、验收标准：安装技术要求标准进行验收。或者按照客户订单要求进行验收。

2、在买方工厂进行安装、调试完成进行最终验收，按国标（GB/T8771.2-1998）和技术协定内容验收设备几何和位置精度并加工标准试件，双方确认。

3、客戶可到本工厂进行机床验收(费用由买方自行负责).

4、卖方在安装、调试好机床身边后，买方应在<<验收合格>>单或者送货单上面签字，若有品质异议应在收到机床后七日内书面向供方提出，否则视为品质合格。

八、其他事项：

      其他未写明事项由买卖双方协商处理。
